Tryckande Gasfjäder G14-28 A4
Valfri tryckkraft mellan 200N - 2500N
Kraftökning fullt komprimerad: 40%
Kolvstång: Ø14 mm, rostfri AISI 316 L
Cylinderrör: Ø28 mm, rostfritt AISI 316 Ti
Gängtappar: M10
Standardutrustning: avstrykare /1, fettkammare /4, ventil i cylinderände /5
Beställningsinformation: Välj slaglängd från tabellen och önskad tryckkraft mellan 200N - 2500N. Lägg till anslutning på kolvstång respektive cylinderrör och eventuell extrautrustning.
Möjlig extrautrustning: Sidomonterad ventil /2, skyddsrör /6, dämpning under hela slagrörelsen /7, mekanisk låsning /8, tätning för låg temperatur /LT, tätning för hög temperatur /HT.
Välkommen att kontakta oss på telefon eller mejl för support och prisuppgifter.
| Slaglängd (S) | Cylinderlängd (C) | Totallängd (L±2) |
|---|---|---|
| 50 mm | 157 mm | 207 mm |
| 100 mm | 207 mm | 307 mm |
| 150 mm | 257 mm | 407 mm |
| 200 mm | 307 mm | 507 mm |
| 250 mm | 357 mm | 607 mm |
| 300 mm | 407 mm | 707 mm |
| 350 mm | 457 mm | 807 mm |
| 400 mm | 507 mm | 907 mm |
| 500 mm (max. 2000N) | 607 mm | 1107 mm |
Anslutning
Fästögla A27 A4
Syrabeständigt rostfritt stål EN 1.4404.

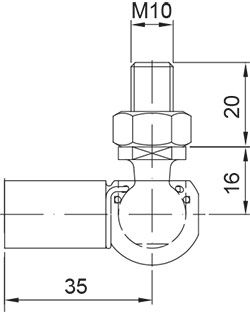

Vinkellänk VL35 A4
Syrabeständigt rostfritt stål EN 1.4404.
Rörelseväg 18°.
Gaffellänk G40 A4
Syrabeständigt rostfritt stål EN 1.4404, inklusive bult och saxpinne.
Länkhuvud LH43 A4
Syrabeständigt rostfritt stål, EN 1.4404.
Rörelseväg 13°.
