Tryckande Gasfjäder G8-19
Valfri tryckkraft mellan 50N - 700N
Kraftökning fullt komprimerad: 30%
Kolvstång: Ø8 mm, hårdförkromad
Cylinderrör: Ø19 mm, svartlackerat
Gängtappar: M8
Beställningsinformation: Välj slaglängd från tabellen och önskad tryckkraft mellan 50N - 700N. Lägg till anslutning på kolvstång respektive cylinderrör och eventuell extrautrustning.
Möjlig extrautrustning: Avstrykare /1, sidomonterad ventil /2, fettkammare /4, ventil i cylinderände /5, skyddsrör /6, dämpning under hela slagrörelsen /7, mekanisk låsning /8, tätning för låg temperatur /LT, tätning för hög temperatur /HT.
Välkommen att kontakta oss på telefon eller mejl för support och prisuppgifter.
Slaglängd (S) | Cylinderlängd (C) | Längd utan anslutningar (L±2) |
---|---|---|
40 mm | 110 mm | 150 mm |
50 mm | 120 mm | 170 mm |
60 mm | 130 mm | 190 mm |
70 mm | 140 mm | 210 mm |
80 mm | 150 mm | 230 mm |
100 mm | 170 mm | 270 mm |
110 mm | 180 mm | 290 mm |
120 mm | 190 mm | 310 mm |
140 mm | 210 mm | 350 mm |
150 mm | 220 mm | 370 mm |
160 mm | 230 mm | 390 mm |
180 mm | 250 mm | 430 mm |
200 mm | 270 mm | 470 mm |
220 mm | 290 mm | 510 mm |
250 mm | 320 mm | 570 mm |
300 mm (Max. 500N) | 370 mm | 670 mm |
350 mm (Max. 400N) | 420 mm | 770 mm |
400 mm (Max. 300N) | 470 mm | 870 mm |
500 mm (Max. 200N) | 570 mm | 1070 mm |
Anslutning
Fästögla A19

Artikelnummer
900804
Blankförzinkat stål.
Fast fästögla AC11

Endast möjlig på cylinderrör.

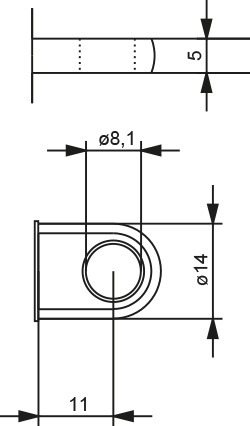

Fast fästögla AT11

Endast möjlig på cylinderrör.
Fästögla AZ19

Artikelnummer
900872
Blankförzinkat stål.
Fästögla AS19

Artikelnummer
900886
Blankförzinkat stål.
Fästögla AS24

Artikelnummer
900909
Blankförzinkat stål.
Fästögla AS30

Artikelnummer
900041
Blankförzinkat stål.
Fästögla AS16 M8

Artikelnummer
900858
Blankförzinkat stål.
Vinkellänk VL30

Artikelnummer
900820
Blankförzinkat stål.
Rörelseväg 18°.
Kulskål KS30

Artikelnummer
900829
Blankförzinkat stål.
Vinkellänk VL18

Artikelnummer
900832
Blankförzinkat stål.
Kulskål KS18

Artikelnummer
900856
Blankförzinkat stål, inklusive säkringsbygel.
Vinkellänk VX30

Artikelnummer
900839
Blankförzinkat stål.
Invändig M8-gänga, utvändig M10
Vinkellänk VS35

Artikelnummer
900826
Blankförzinkat stål.
Invändig M8-gänga, utvändig M10.
Kuldiameter Ø16 mm.
Vinkellänk VT30

Artikelnummer
900927
Blankförzinkat stål med tätning.
Gaffellänk G32

Artikelnummer
900806
Blankförzinkat stål, inklusive ES-bult.
Gaffellänk GU32

Artikelnummer
900921
Blankförzinkat stål.
Länkhuvud LH36

Artikelnummer
205801
Blankförzinkat stål.
Rörelseväg 13°.
Rak kullänk KL31

Artikelnummer
900867
Blankförzinkat stål.
Sidomonterad ventil SV16 M8

Beställningskod /2.
